JXF配电箱

产品型号:
JXF控制箱系列

产品概述

一、产品概述

   封闭式控制箱适用于50Hz,500V及以下,负荷电流不大 于630A的三相三线、三相四线、三相五线制系统,对配电系统作 控制、漏电保护以及电动机的过载、短路、缺相保护及各种控制, 该箱设计合理,体积小,外形美观,使用安全可靠,广泛应用于 治金、石化、医疗卫生、航空、住宅小区、商场、学校、城市改 造等行业。

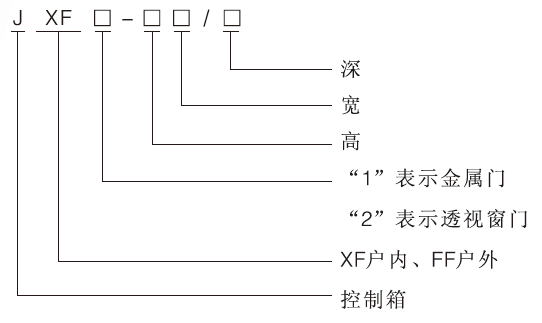

二、型号及含义


三、符合标准


OIEC60439-1《低压成套开关设备和控制设备第一部分:型式试验部分型式试验成套设备》


◊GB7251.1《低压成套开关设备和控制设备第一部分:型式试验和部分型式试验成套设备》


四、使用环境条件


◊海拔高度不超过200m;

◊周围空气温度不超过40°C以及不低于-25°C;

◊无剧烈振动和冲击的场所;

◊无爆炸危险场所,且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃。


五、结构特点

◊JXF(基业箱)结构特点

JXF封闭式控制箱壳体材料采用1.2mm及以上优质钢板,表面采用色泽美观的环氧树脂粉末涂料,经静电喷涂处理,造型美观大方。

◊控制箱按结构特点可分为:焊接式、分体式、组装式。

◊控制箱可采用多种双门结构,使用更安全可靠。

◊防护等级:户内IP40、户外IP43.

◊控制箱多种优化的尺寸规格,适用于不同方案的配置要求。

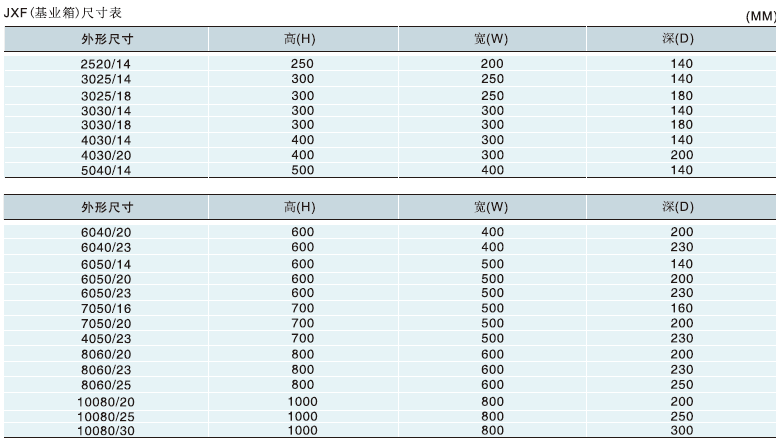

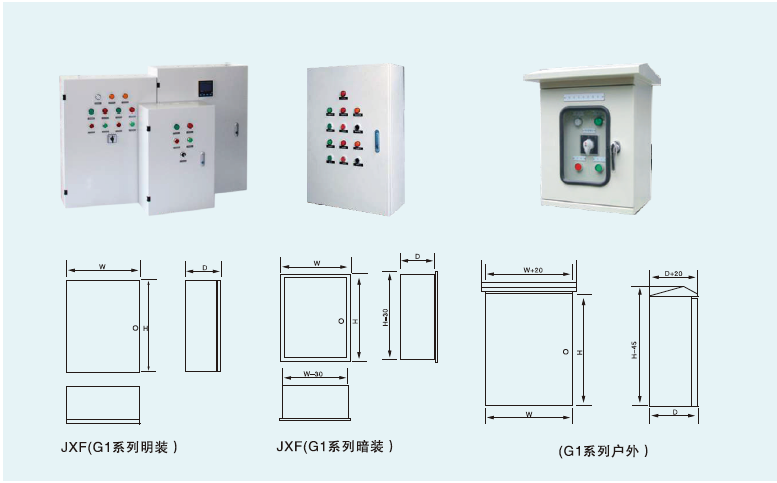

六、外形及安装尺寸

JXF (基业箱)系列外形安装尺寸
