PZ30照明箱

产品型号：

PZ30配电箱系列

产品概述

一、产品概述

PZ30系列照明箱适用于频率50Hz,额定电压500V以下，负荷电流不大于100A的单相及三相电路中，作照明、电动机控制、对电路进行过载、漏电及短路保护，该箱设计合理，体积小，外形美观，使用安全可靠，可广泛应用于工厂、大厦、住宅、商场等场所。

二、符合标准

◇GB7251.3《低压成套开关设备和控制设备、第三部分：对非专业人员可进入场地的低压成套设备和控制设备-配电板的特殊

要求》

◇IEC60439-3《低压成套开关设备和控制设备、第三部分：对非专业人员可进入场地的低压成套设备和控制设备-配电板的特殊要求》

三、使用环境条件

◇海拔高度不超过200m;

◇周围空气温度不超过+40℃以及不低于-25℃;

◇+20℃时空气相对湿度月平均不大于90%;

◇无剧烈振动和冲击的场所；

◇无爆炸危险场所，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃;没有雨水侵袭的户内.

四、结构特点

PZ30系列照箱壳体材料采用优质钢板、外壳经高压静电喷涂或电镀处理，配以塑料透明面盖，造型美观大方，壳体上下侧均冲有敲落孔，用户进出线方便。

◇模块化结构的工厂标准组合系统，用户可任意选择；

◇各款箱体设计新颖美观，集标准化系列化于一身；

◇照明箱单相三相可以通用，单极及多极，漏电可任意组合；

◇额定电流彡100A，外壳防护等级达到IP3X;

◇超薄型结构适用于轻质结构墙面悬挂安装；

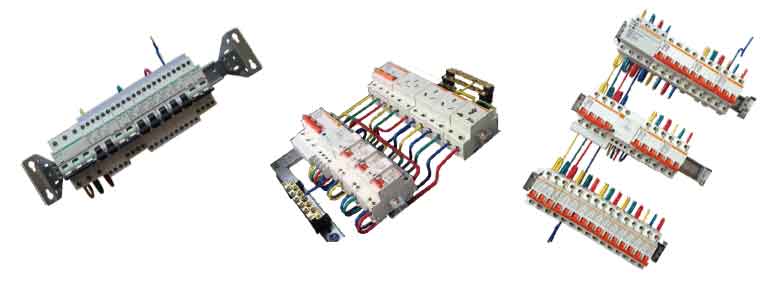

◇安全可靠的单相三相梳状母排连接，更有母排绝缘保护套使之安全性能更高，热稳定性更好。
