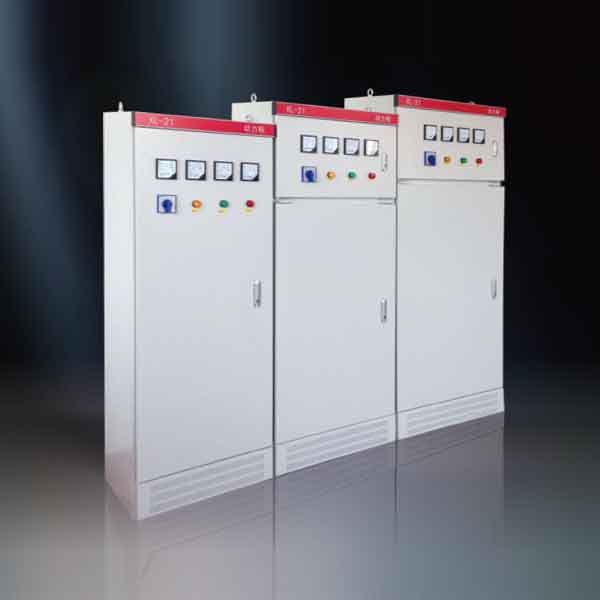

XL-21型动力配电柜

产品型号:
XL(F)-21动力配电柜

产品概述

一、概述

   XL-21型动力配电柜适用于发电厂及工矿企业,交流电 压500V及以下的三相三线、三相四线、三相五线制系统, 作动力照明配电之用。

   XL-21型动力配电柜系户内装置,靠墙安装,屏前检修。

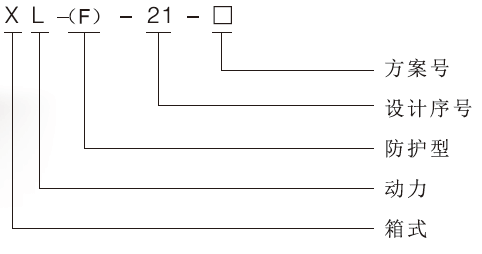

二、型号及含义

三、使用环境条件

1、环境温度:-50℃〜+40℃,且24H内的平均温度不超过 +36℃;

2、海拔高度:不超过2000m;

3、相对湿度:在周围空气湿度为+40℃时不超过50%;在较低 湿度下可以有较高的相对湿度(如:+20℃时为90%),考虑 到温度的变化允许产生适度的凝霜:

4、设备安装时与垂直面的倾斜度应不超过5°,设备应安装在无剧烈震动、无冲击及无腐蚀的场所。

四、产品结构

  XL-21型低压动力配电柜系户内靠墙安装,单面前开门的配电装置。其基本结构采用钢板弯制及角钢焊接而成。前右侧可装设刀开关操作手柄,作为电源切断与接通操作之用,箱门上可装设操作按钮,指示灯及显示仪表,打开箱后,配电箱内部设备全为敞露,便于检修维护。本配电箱装有空气断路器,熔断器作为短路保护外,还装有接触器和热继电器。 门与壳体均焊有接地螺钉,确保壳体与地连接可靠。

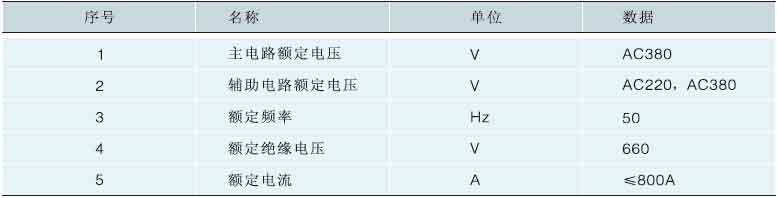

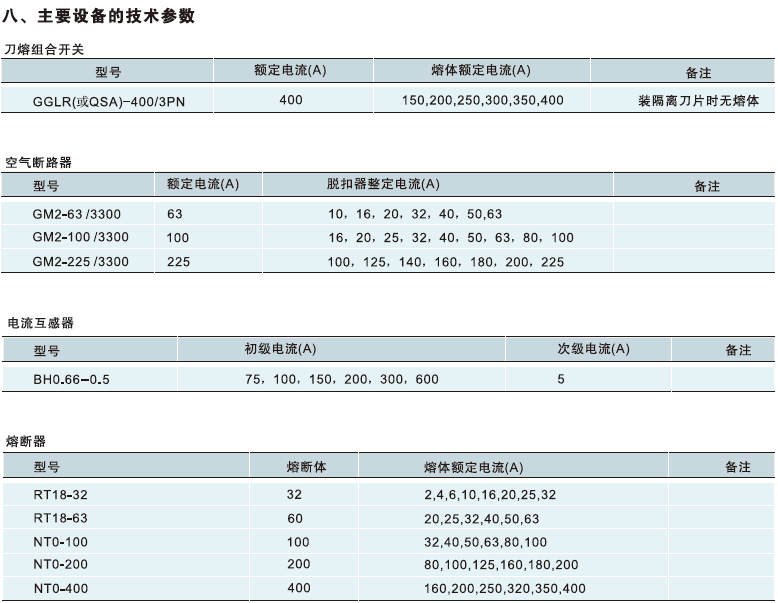

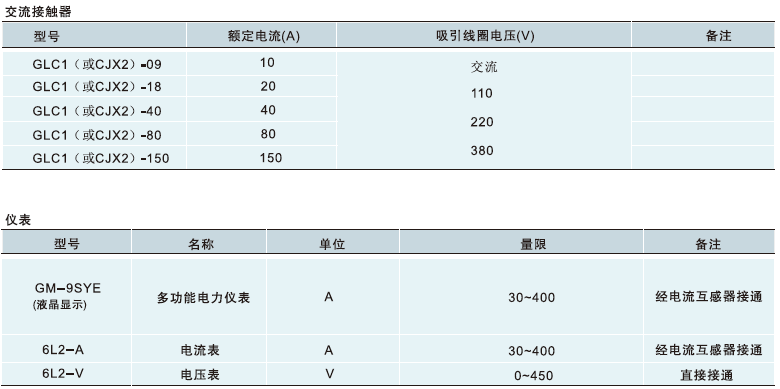

五、主要技术参数

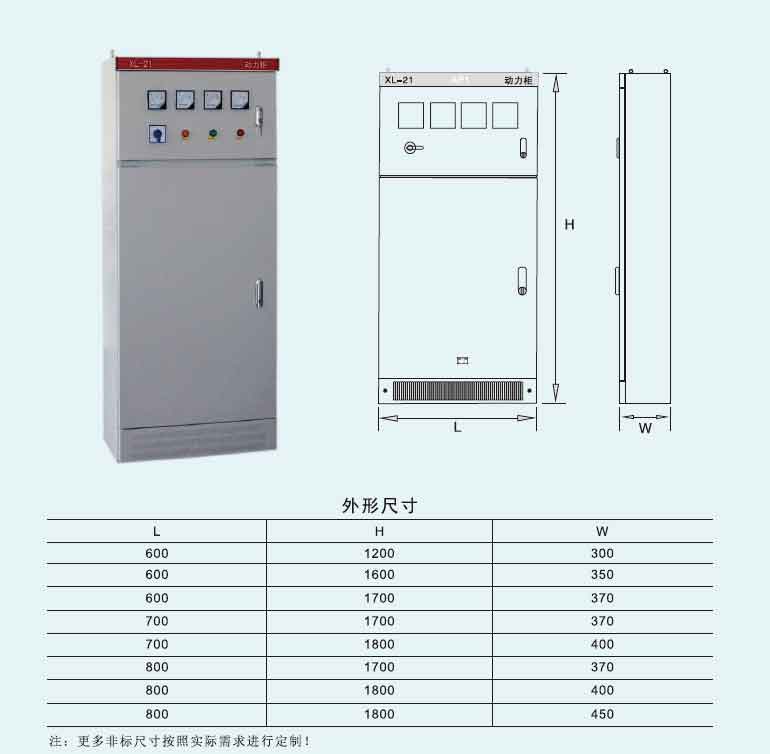

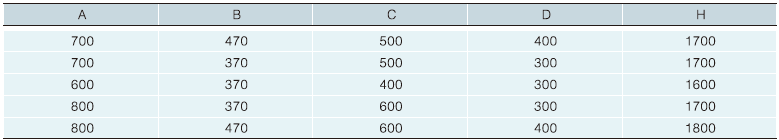

六、选型图标(单位mm)

七、结构特点

1、XL-21型配电柜适用范围广泛,可按照不同需要实现延伸功能;

2、XL-21型配电柜按柜体材质可选普通冷轧钢板或不锈钢钢板;

3、XL-21型配电柜按使用环境可选户内标准柜或户外防雨型;

4、XL-21型配电柜的柜体规格齐全、非标尺寸可按需定制;

5、XL-21型配电柜产品外形美观、结构紧凑、检修方便;
