产品型号：
GCS低压抽出式成套开关设备
产品概述
一、适用范围
GCS型低压抽出式成套开关设备(以下简称“开关设备”） 是我公司为满足广大设计单位和电力用户的要求设计研制出的符合国情、具有较高技术性能指标、能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关设备。该产品目前已被电力用户广泛选用。

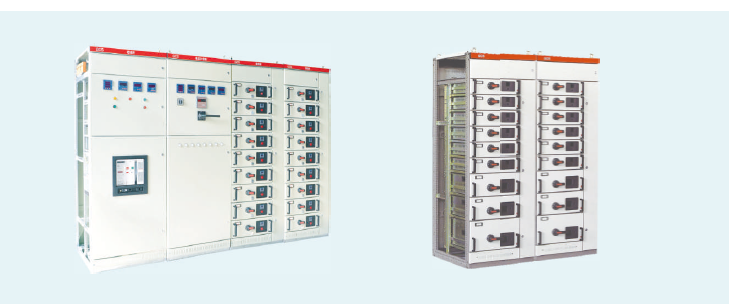

开关设备适用于发电厂、石油、化工、冶金、纺织、高层 建筑等行业的配电系统。在大型发电厂、石化系统等自动化程 度高，要求与计算机接口的场所，作为三相交流频率为50(60)Hz、 额定工作电压为380V(400V)、(660V),额定电流为4000A及以 下的发、供电系统中的配电、电动机集中控制、无功功率补偿 使用的低压成套配电装置。开关设备的基本形式(见图1)。
本产品符合：GB7251低压成套开关设备和控制设备》、 JB/T9661《低压抽出式开关设备》、IEC439《低压成套开 关设备和控制设备》标准。

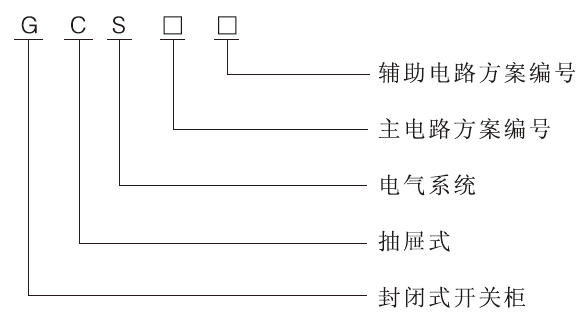

二、型号及其含义
三、正常使用条件
1周围空气温度：-5℃～+40℃;日平均温度不得高+35℃。超过时，需根据实际情况降容运行。
2海拔高度：2000m及以下。
3相对湿度：最高温度为+40℃时不超过50%,在较低温度时允许有较大的相对湿度：如+20℃时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。
4安装倾斜度不超过5° ,且整俎柜列相对平整 (符合GBJ232-82标准）。
5开关设备应安装在无剧烈振动和冲击以及不足以使电器元 件受到不应有腐蚀的场所。
注：用户有特殊要求时，可以与本公司协商解决。

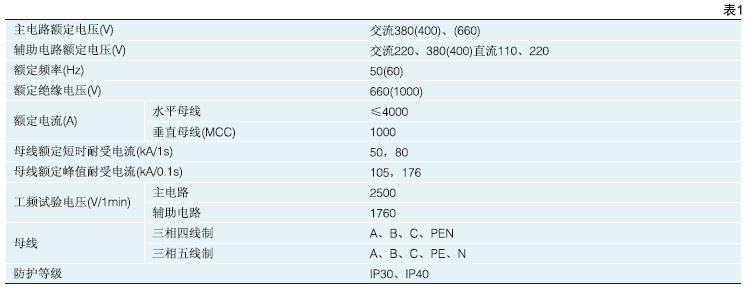

四、主要技术参数(见表1)
五、主电路方案

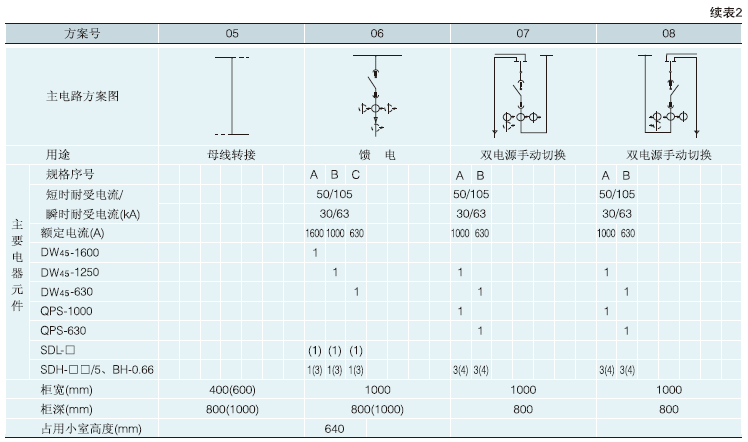

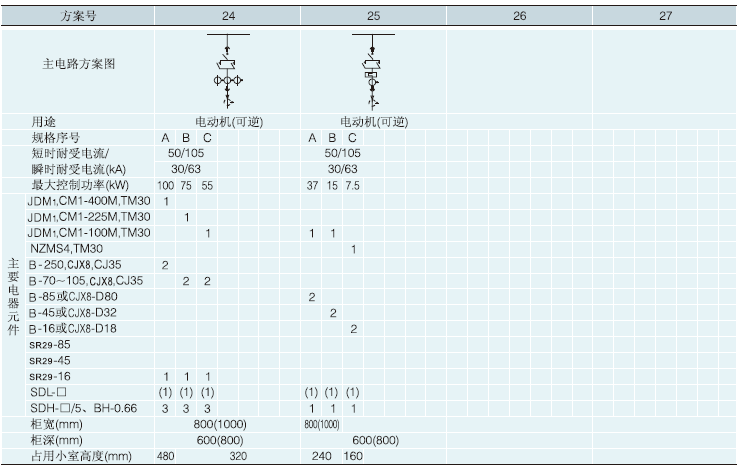

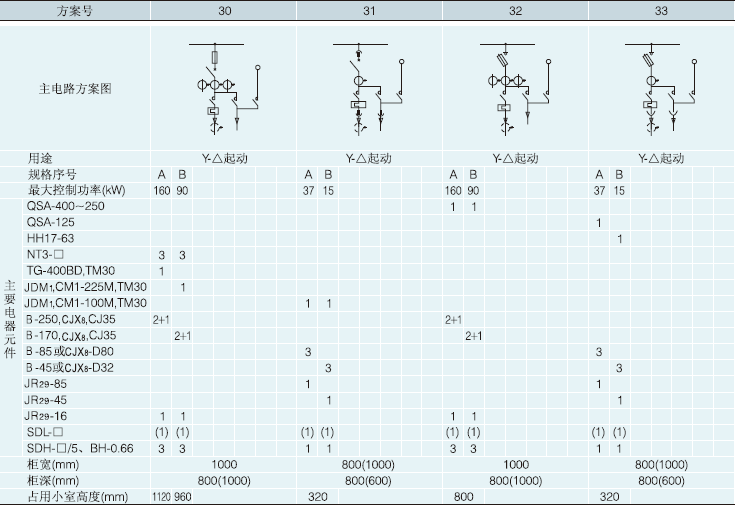

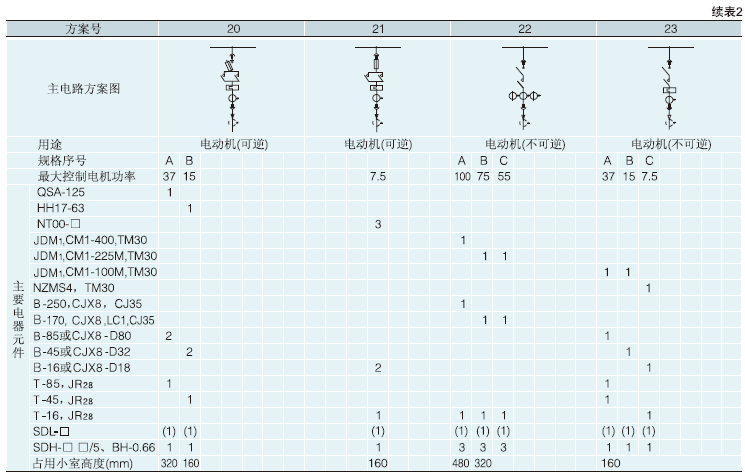

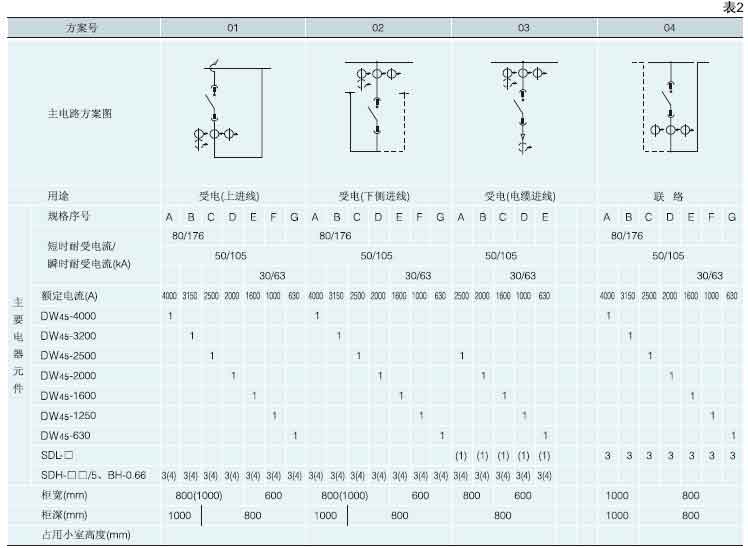

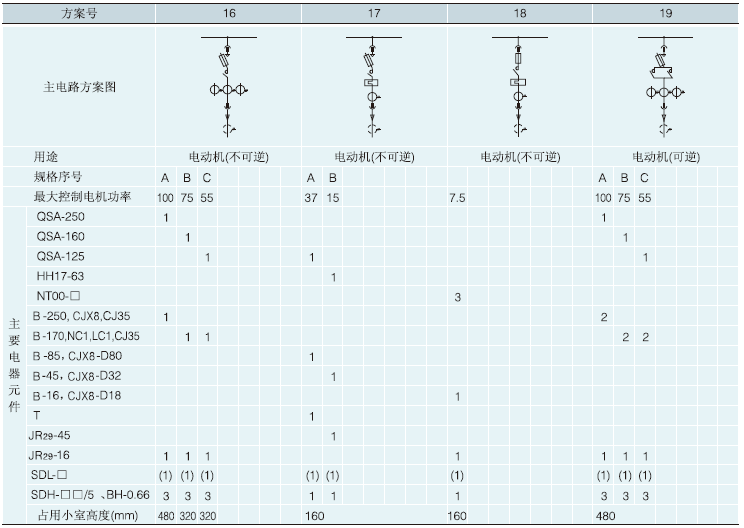

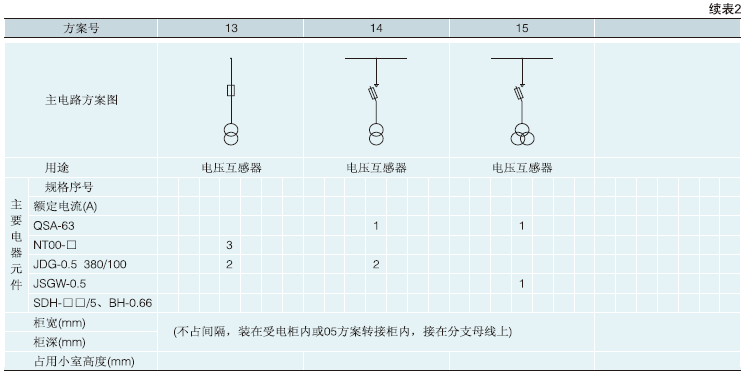

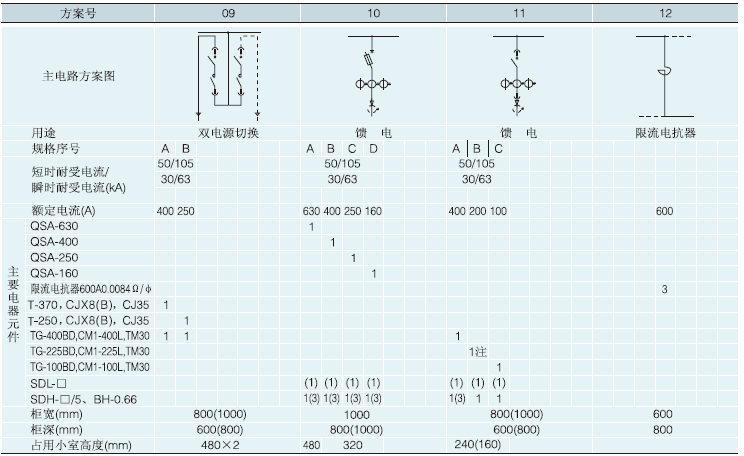

开关设备主电路方案共32组118个规格(见表2),不包括由于辅助电路的控制与保护的变化而派生的方案和规格。包括了发电、 供用电和其它电力用户的需要，额定工作电流为4000A,适合2500kVA及以下的配电变压器选用。

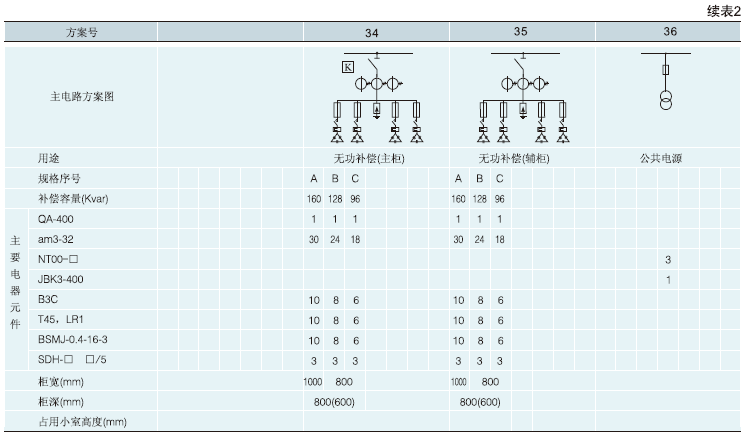

此外，为适应供用电提髙功率因数的需要而设计了电容器补偿柜；考虑综合投资的需要而设计了电抗器柜。
注：1、NA1是主选断路器，也可选用其它性能更先进进口 F、MT系列断路器。
2、01、02、04方案如PE+N线需进人电源柜时柜宽用括号内尺寸。
3、SDL、SDH是GCS柜专用电流互感器。
备注：馈线方案可以加装零序保护、零序电流互感器装入电缆隔室。
注：当开关为TG-225BD时，占用小室高度最小为240。
1辅助电路方案
GCS辅助电路图册共有辅助电路方案120个，分上下两册。 上册《交流操作部分》共分63个方案，下册《直流操作部分》共有57个方案。
直流操作部分的辅助电路方案，主要用于发电厂变电站的低压厂(所)用系统。适用于200MW及以下和300MW及以上容量机组低压厂用系统，工作（备用）电源进线，电源馈线和电动机馈线的一般控制方式。
交流操作部分的辅助方案主要用于厂矿企业及高层建筑的变电所的低压系统。有6种适用于双电源操作控制的组合方案。并设有操作电气联锁备用投、自复等控制电路，工程设计中可 以直接采用。
直流控制电源为直流220V或110V，交流控制电源为交流380V或220V,由抽屉单元组成的成套柜。220V控制电源引自本柜内专设控制变压器供电的公用控制电源，公用控制电源采用不接地方式控制变压器，留有24V电源供需要使用弱电信号灯时采用。
电度表的安装地点和电压的引人方法及其它安装使用要求详见辅助电路图的《编制说明》。
母线
为提髙母线动热稳定能力和改善接触面的温升，装置全部采用TMY-T2系列硬铜排，铜排表面采用先进的抗氧化处理工艺。
a.水平母线
水平母线置于柜后部母线隔室内，2500A以上为上下双层布置，2500A及下为单层布置，每相由4条或2条母排组成，大大提高了母线的短路强度。

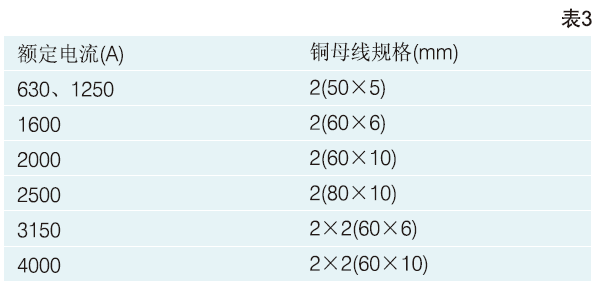

开关设备水平母线铜母线排选用(见表3)
b.垂直母线
用于抽屉的垂直母线采用“L”形硬铜搪锡母线。 L形母线规格(mm):(高X厚)+ (底X厚）
用硬铜排。贯通水平中性接地线(PEN)或接地+中性线(PE+N) 规格(见表4)。
注：装置内垂直PEN线或PE+N线的规格全部选用40X5mm
3电器元件选择 开关设备主要选用技术性能指标先进，采用引进技术国内 已能批量生产的电器元件。
a.主开关
630A及以上的电源进线及馈线开关，主选DW45系列，也可 以用DW48、CW1系列、AE系列、3WE或ME系列，根据用户 需要，也可选用进口的MT系列或F系列。
b.630A以下的馈线和电动机控制用开关，主要选用JDIVH系列、 CM1系列、塑壳开关也可以选用SM30系列、TM30系列塑壳 断路器。
c.交流接触器，主要选用B系列、LC1系列、3TB系列的接触 器以及与之配套的热继电器、联锁机构。
d.电流互感器采用森源电气有限公司监制的SDH、BH-0.66系 列、SDL系列、SDL1系列。
e.熔断器选用高分断能力的QSA系列刀熔和NT00系列。
f.为提高主电路的动稳定能力，设计了GCS系列专用的CMJ型 组合式母线夹和绝缘支件，采用高强度、阻燃型的合成材料 热塑成型，绝缘强度高，自熄性能好，结构独特，只需调整 积木式间块即可适用不同规格的母线。
g.为降低功能单元的间隔板、接插件、电缆头的温升，设计了 GCS柜专用的转接件，与同类产品比较转接件热容量增大， 温升降低。
h.如设计部门根据用户需要，选用性能更优良、技术更先进的 新型电器元件时，因GCS系列柜具有良好的通用性，不会 因更新电器元件，造成制造和安装方面的困难。
3结构特点(见附图2)
3.1开关设备的主构架采用C型材，构架采用拼装结构形式。
主构架上均有安装模数孔E=20mm。
3.2开关设备各功能室严格分开，其隔室主要分为功能单元 室、母线室、电缆室，各单元的功能相对独立。
3.3开关设备柜体的尺寸系列(见表5)
a.抽屉层高的模数为160mm-分为单元、1单元、1.5单元、
2单元、3单元五个尺寸系列。单元回路额定电流400A及以下。
b.抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性。
c.每台MCC柜最多能安装11个一单元的抽屉或22个单元的抽屉。其中一单元以上抽屉采用多功能后板。
d.抽屉进出线根据电流大小采用不同片数的同一规格片式结构的接插件。
e.单元抽屉与电缆室的转接采用背板式结构ZJ-2型转接件。
f.1单元及以上抽屉与电缆室的转接按电流分档采用相同尺寸棒式或管式结构ZJ-1型转接件。
g.抽屉面板具有分、合、试验、抽出等位置的明显标志。
h.抽屉单元设有机械联锁装置。
3.5馈线柜和电动机控制柜设有专用的电缆隔室，功能单元室 与电缆室内电缆的连接通过转接件实现，既提高了电缆的 使用可靠性，又极大地方便了用户对电缆的安装与维修。 电缆隔室有二个宽度尺寸240mm和440mm可供选用，视 电缆数量、截面和用户对安装维修方便的要求而定。
3.6考虑到干式变压器使用的普通性、安全性和油浸变压器的 经济性，装置既可以方便地与干式变压器组成一个组列， 也可以与油浸变压器低压母线方便连接。
3.7以抽屉为主体，同时具有抽出式和固定分隔，可以混合组 合，任意选用。
3.8开关设备按三相五线制和三相四线制设计，设计部门和用 户可以方便地选用PE+N或PEN方式。
3.9柜体的防护等级为IP30、IP40,也可以按用户需要特殊制 作。
4 抽屉操作机构说明
CJ-5抽屉推进机构（以下简称机构)是采用螺旋轨迹沿定位件运动方式，实现功能单元推进和抽出，在功能单元推进和抽出过程中，实现三位置显示和机械联锁并配有微动开关试验位置时可进行电气联锁，避免造成人身或设备事故，符合国家和行业相关标准。本产品体积小、安装方式灵活，性能可靠。

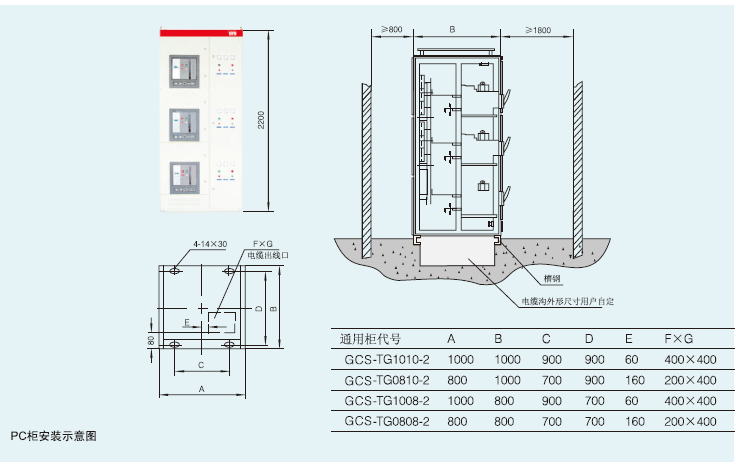

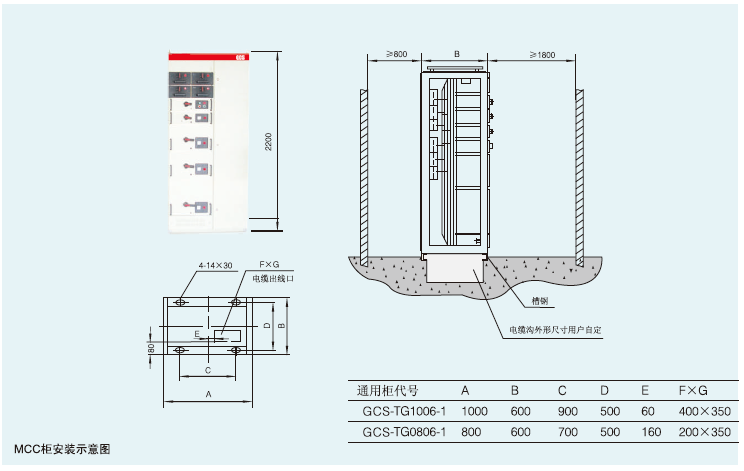

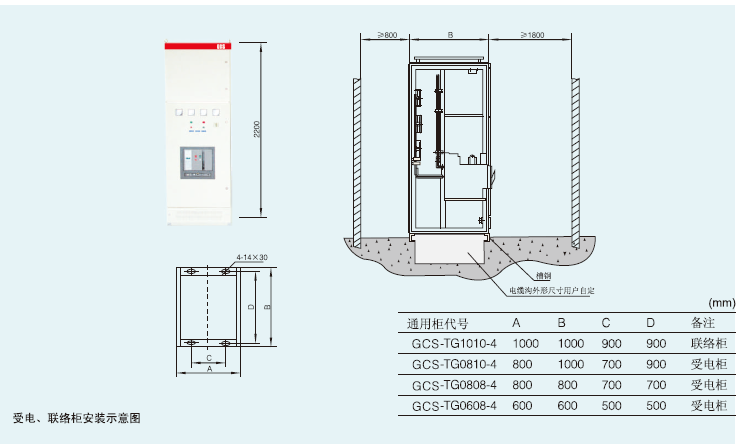

六、产品外形及安装尺寸
